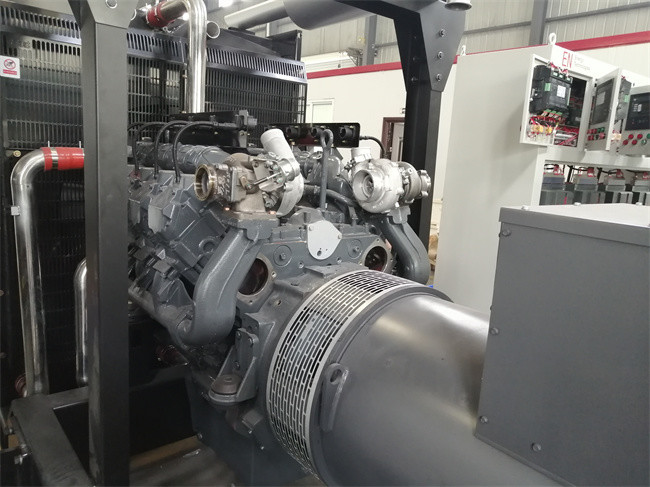

1200KW Baudouin CNG مولد گاز CHP ژنراتور گاز طبیعی

توضیحات محصول

1200 کیلووات موتور گاز طبیعی بودوین (CHP) CNG CHP ژنراتور گاز



1.1 الزامات اساسی پروژه



1.1.1 ولتاژ خروجی: 400 کیلو ولت

فرکانس: 50 هرتز

ضریب توان: 0.9 و بالاتر.



1.1.2 حالت عملیات: ایزوله و هماهنگ.ژنراتورها با راه اندازی برق سیاه 24 ولت راه اندازی می شوند، هیچ منبع تغذیه خارجی مورد نیاز نیست.



1.1.3.سایر الزامات: ژنراتورها باید در سایبان با سیستم خنک کننده افقی و فن های الکتریکی باشند.دستگاه های هشدار نشت گاز مورد نیاز است.



1.2 ترکیب گاز و ارزش حرارتی



گاز طبیعی روزانه 60000 متر مکعب در روز است.با این حال، فشار گاز مشخص نیست.مجموعه ژنراتورها به فشار گاز طبیعی در حدود 20-50kPa.G ترکیب گاز طبیعی به شرح زیر نیاز دارند:

جدول 1-1 ترکیب گاز طبیعی



نوع گاز	درصد مول	ملاحظات
CH4	84.94٪
C2H6	4.85٪
C3H8	1.81٪
C4H10	0.72٪
C5H12plus	2.81٪
N2	4.38٪
آر	0.05٪
او	0.03٪
H2	0.6٪
CO2	0.08٪

مقدار حرارت گاز طبیعی در حدود 40.6MJ/Nm³ است.ژنراتور گاز می تواند، با توجه به نوع ترکیب گاز، به طور خودکار غلظت گاز طبیعی و زمان اشتعال را تنظیم کند تا از عملکرد قابل اعتماد و کارآمد خود ژنراتور اطمینان حاصل کند.



2. ژنراتورهای گاز



موتورهای گازی Weichai 16M33D1280NG و دینام های mecc alte ECO46 انتخاب شده اند.در یک سایبان، یک ژنراتور گاز 1.2 مگاواتی، یک سیستم خنک کننده افقی و یک سیستم کنترل یکپارچه شده است.سایبان ضد شن و ماسه است.طراحی کنترل منطقه دما باعث می شود که ژنراتور به طور معمول در محدوده دمایی -30 تا 50 درجه سانتیگراد کار کند.



ظرفیت کل نیروگاه 12 مگاوات است و همه ژنراتورها ترکیبی هستند.هر یک از ژنراتورها را می توان پشتیبان تهیه کرد که امکان جابجایی فوری هر ژنراتور دیگر را فراهم می کند.برای هر یک از ژنراتورها یک سوئیچ ایزوله نصب شده است که در صورت لزوم هر ژنراتور گاز را ایزوله می کند.

مدل ژنراتور: EW-1200NGB-1/4A.



طراحی ژنراتور گاز 1.2 مگاواتی



3.1 سایبان



سایبان 30 فوتی به طور انحصاری برای ژنراتور 1.2 مگاواتی طراحی شده است.سطح توسط پلی یورتان پوشش داده شده است که براق و مقاوم در برابر سایش است.در سایبان، کابین کنترل، کابین ژنراتور، سیستم فیلتر ورودی/خروجی هوا وجود دارد.در بالای سایبان، سیستم خنک کننده افقی وجود دارد.منبع گاز در یک سر تنظیم شده است و کابل برق از انتهای دیگر وصل می شود.این چیدمان چیدمان لوله گاز و کابل سایت را آسان و راحت می کند.



3.2 موتور گازی



موتور گازسوز Baudouin 16M33D1289NG انتخاب شده است.موتور گازی عمیقاً در سیستم های کنترل سوخت توسعه یافته است تا کارایی الکتریکی، قابلیت اطمینان و سازگاری سوخت را برای شرایط کاری خاص بهبود بخشد.این توسعه همچنین پاسخگویی پویا، مصرف سوخت، قابلیت اطمینان و ایمنی را در نظر می گیرد.



موتور گازی اثبات شده توسط سیستم کنترل سوزاندن نازک حلقه بسته گاز وارداتی کنترل می شود که شامل جدیدترین سیستم کنترل Woodward، سیستم احتراق هوشمند هوربیگر، توربوشارژر با کارایی بالا ABB، احتراق فشرده تک سیلندر، سیستم تنظیم سرعت الکتریکی، حلقه بسته سوخت است. سیستم کنترل، سیستم خودسازگاری محیط و سیستم خود تشخیصی و حفاظتی.همه این سیستم ها کنترل دقیق و قابل اعتماد موتور گازی را تضمین می کنند و عملکرد اقتصادی، دینامیکی و زیست محیطی آن را تضمین می کنند.سیستم ها همچنین توسط شرکت ما برای دستیابی به قابلیت اطمینان و کارایی بالا بهینه شده اند.



3.3 سیستم خنک کننده



سیستم خنک‌کننده افقی با دمای بالا، فن‌های برقی با راندمان بالا و توان کم، کنترل سیکل بسته ظرفیت خنک‌کننده آب درون کولر و ژاکت برای امکان استفاده از ژنراتور در دماهای مختلف محیطی مجهز شده‌اند.



جدول 3-1: پارامترهای سیستم خنک کننده 1.2 مگاوات



	ژاکت رادیاتور	رادیاتور اینتر کولر
دمای محیط طراحی شده	50 درجه سانتیگراد	45 درجه سانتیگراد
قدرت خنک کننده طراحی شده	960 کیلو وات	130 کیلو وات
افزونگی خنک کننده 1200 کیلووات	115%	122%
افزونگی خنک کننده 1100 کیلووات	128%	139%
افزونگی خنک کننده 1000 کیلووات	143%	155%
منطقه رادیاتور	≥670㎡	≥505㎡
مواد	لوله های مسی / باله های مسی	لوله های مسی / باله های مسی
دمای محیط کاربردی	-30℃~50℃	-30℃~45℃

3.4 دینام



ژنراتور جریان متناوب سنکرون بدون جاروبک Mecc Alte ECO46 با اجزای متحرک تقویت کننده برای بهبود مقاومت دینام در برابر ضربه و تداخل بار و اطمینان از عملکرد طولانی مدت قابل اعتماد و پایدار آن انتخاب شده است.



3.5 سیستم کنترل مجموعه ژنراتور



سیستم کنترل ژنراتور سیستم کنترل هوشمند ژنراتور DEIF است که شروع خودکار، افزایش سرعت، روشن شدن، موازی، تخصیص بار، جداسازی ترمز، خنک کننده و توقف را متوجه می شود.سیستم کنترل و نظارت از راه دور نیز موجود است.



3.6 پارامترهای فنی ژنراتور گاز



جدول 3-2 پارامترهای فنی برای ژنراتور گاز 1.2MW/400V

SN	مورد	مولفه های
1	مجموعه ژنراتور	ژنراتور گاز 1.2 مگاواتی با سایبان
1.1	مدل ژنراتور	EW-1200NGB-1/4A
1.2	قدرت امتیازی	1200 کیلو وات
1.3	جریان رتبه بندی شده	2165A
1.4	ولتاژ محاسبه شده	230/400 ولت
1.5	فرکانس رتبه بندی شده	50 هرتز
1.6	حالت راه اندازی	استارت برقی DC24V
1.7	تنظیم سرعت	مقررات برق
1.8	کنترل سوخت	Lean-burn، Close-Loop Control
1.9	آتش گرفتن	کنترل الکتریکی تک سیلندر اشتعال پرانرژی وابسته
1.10	کنترل مجموعه ژنراتور	راه اندازی/توقف با یک دکمه
1.11	مصرف روان کننده	≤0.2g/kWh
1.12	راندمان الکتریکی	≥40.1٪ (80٪ تا 100٪ بار)
1.13	ابعاد	9000×3000×2900mm (ارتفاع پس از نصب 4500mm)
1.14	وزن خالص	14900 کیلوگرم
2	موتور
2.1	نام تجاری	ویچای/بادوین
2.2	مدل	16M33D1280NG
2.3	جابه جایی	52.3 لیتر
2.4	ورودی هوا	توربوشارژ، اجباری اینتر کولر، ساختار چهار سوپاپ
2.5	دور نامی	1500r/min
2.6	خنک کننده	اینتر کولر آب-هوا، خنک کننده اجباری آب
2.7	روغن کاری	روانکاری اجباری اسپلش
2.8	راندمان حرارتی موتور	42%
3	دینام
3.1	نام تجاری	Mecc Alte
3.2	مدل	ECO46 1S4A
3.3	ضریب قدرت	0.8 (تأخیر)
3.4	ایجاد کارایی	95.3٪
3.5	ظرفیت دینام	1500 کیلو ولت آمپر
3.6	فاز	3 فاز 4 سیم
3.7	درجه عایق	اچ
3.8	درجه حفاظت	IP23
4	سیستم کنترل مجموعه ژنراتور
4.1	نام تجاری	دیف
4.2	مدل	AGC200
4.3	کارکرد	راه اندازی/توقف یک دکمه، نمایش داده، ضبط، حفاظت و نظارت و غیره
4.4	نمایشگر	دور در دقیقه / فشار روان کننده / دمای آب / ساعت کار / جریان / ولتاژ / فرکانس / توان فعال / توان راکتیو / توزیع بار و غیره
4.5	توابع حفاظتی	هشدار دهنده و کنترل خودکار برای دمای آب بالا، فشار کم روان کننده، بیش از حد سرعت، جریان اضافه، ولتاژ AC/DC کم/بالا، اتصال کوتاه و غیره
5	سایبان	سایبان ضد گرد و غبار با تهویه فشار مثبت
1. داده ها بر اساس ارزش حرارتی روی گاز طبیعی 35.88MJ/Nm3 یا بالاتر است که مطابق با استانداردهای ISO8528/1، ISO3046/1 و BS5514/1 است. 2. داده های فنی به دست آمده در شرایط استاندارد: فشار هوا: 100 کیلو پاسکال، دمای محیط: 25 درجه سانتی گراد، رطوبت نسبی: 30%. 3. در شرایط استاندارد داده ها مطابق با استاندارد DIN ISO 3046/1evaluation است. تحمل مصرف گاز طبیعی در محدوده ± 5٪ است. 4. ضریب توان 0.8 و بالاتر است. 5. Fume Nox دارای ≤500ppm است.



• توابع ژنراتور گاز
• مدل راه اندازی

ژنراتورهای گازی توسط باتری 24 ولت DC راه اندازی می شوند.به دیزل ژنراتور یا منبع تغذیه شبکه دیگری نیاز نیست.

• توقف اضطراری

توقف اضطراری دستی و توقف اضطراری شکست خودکار در موارد نشت گاز طبیعی، جریان بیش از حد و غیره وجود دارد.

• کنترل ژنراتور گاز

کنترل یک دکمه، تنظیم خودکار نسبت هوا به سوخت، کنترل خودکار ضریب توان، افزایش و کاهش خودکار بار روی ژنراتور قابل انجام است.

سیستم کنترل ژنراتور: کابینت کنترل دارای یک نمایشگر است.در کابینت کنترلر، رله، فیوز، کنتور، دکمه های تنظیم، نشانگرها و دکمه توقف اضطراری برای نظارت و کنترل روند کار ژنراتور وجود دارد.

• حفاظت ژنراتور در صورت خرابی

سیستم کنترل دارای عملکردهای حفاظتی و هشدارهای صوتی/نور برای بار بیش از حد، جریان بیش از حد، اتصال کوتاه، توان معکوس، فرکانس زیر فرکانس، بیش از حد، ولتاژ کم، ولتاژ بیش از حد، بیش از حد سرعت و غیره است.

برای خرابی های جزئی مانند دمای بالای آب خنک کننده، فشار کم روان کننده، بارگذاری بیش از حد، راه اندازی خرابی، هشدار نور و صدا وجود خواهد داشت و توقف خودکار یا دستی مجاز است.

برای خرابی شدید مانند دمای بالای موتور، فشار کم روان کننده، سرعت بیش از حد و غیره، به طور خودکار متوقف می شود و هشدار ارسال می شود.

• شرایط عملیات ژنراتور
  • نیاز گاز طبیعی
    • در توان نامی فشار گاز طبیعی در فلنج ورودی باید در محدوده 20kPa≥P≥50kPa باشد.
    • در برق نامی، شناسه لوله ورودی گاز طبیعی باید DN80 یا بالاتر باشد.
    • در عملیات عادی، مقدار حرارت گاز 40.6MJ/Nm³ است، با در نظر گرفتن سایر شرایط، نرخ عرضه گاز طبیعی باید 2500Nm³/h یا بیشتر باشد (محاسبه شده در بار 10MW).



جدول 5-1: ترکیبات مورد نیاز برای گاز طبیعی

نوع گاز	مورد	مورد نیاز
گاز طبیعی	مقدار حرارت MJ/Nm³	≥34
	محتوای CH4 بر اساس درصد حجم	≥82
	گوگرد کلی mg/Nm³	≤200
	محتوای H2S mg/Nm³	≤15
	اندازه ذرات ناخالصی میکرومتر	＜5
	محتوای ناخالصی g/m³	≤0.03

توجه: اگر گاز طبیعی به اندازه مورد نیاز نباشد، روی موتور تأثیر می گذارد.

• خنک کننده

هر موتور باید با 560 لیتر مایع خنک کننده پر شود.مایع خنک کننده باید در برابر زنگ زدگی، رسوب و یخ زدگی مقاوم باشد و حاوی گلیکول باشد.الزامات دقیق مطابق جدول زیر

جدول 5-2 مورد نیاز مایع خنک کننده

دمای محیط	درصد مایع خنک کننده
	درصد حجمی گلیکول	درصد حجم آب
≥5 درجه	0	100
-10 تا 5 درجه سانتیگراد	33	67
-26- تا 10 درجه سانتیگراد	50	50
-35- تا 26 درجه سانتیگراد	56	44

5.3 روان کننده

هر موتور باید برای اولین بار با 190 لیتر روان کننده پر شود و هر حجم تعویض باید 170 لیتر باشد.روغن انحصاری موتور گازی (CNG/LNG) باید اضافه شود.

مدل روانکار در مقابل دمای محیط به صورت جدول زیر



جدول 5-3: کد روان کننده و دمای مربوطه

کد روان کننده	محدوده دمای محیط
15W/40	-20 ℃ تا 40 ℃
10W/40	-25 تا 40 ℃
5W/40	-30 تا 40 ℃
0W/40	-35 تا 40 ℃





5.4 دما و رطوبت محیط

مجموعه های ژنراتور برای دمای محیط -30℃ تا 50℃ هستند.اگر دمای محیط بالاتر از 40 درجه باشد، توان نامی ژنراتور کاهش می یابد.دمای محیط هر 5 درجه افزایش می یابد، توان نامی مجموعه ژنراتور 5٪ کاهش می یابد.

حداکثر رطوبت مجاز 95 درصد است.زمانی که رطوبت بالای 30 درصد باشد روی ژنراتور اثر می گذارد.

5.5 ارتفاع

ارتفاع مجاز مجموعه ژنراتور بیش از 3000 متر نیست.اگر ارتفاع بالاتر از 1000 متر باشد، قدرت نامی به ازای هر 500 متر افزایش ارتفاع 3 درصد کاهش می یابد.



• تضمین کیفیت

دوره گارانتی 12 ماه از تاریخ EXW یا 3000 ساعت کار خواهد بود، هر کدام که زودتر برسد.سازنده کتابچه راهنمای کاربر ژنراتور گاز را ارائه می دهد و مهندسان خریدار را آموزش می دهد.هر گونه خسارت ناشی از عملکرد نادرست یا عملکرد نامناسب به عهده خریدار می باشد.
