ژنراتور برق گاز طبیعی 1200KW بودوین ژنراتور برق همزمان CHP

توضیحات محصول

ژنراتور برق گاز طبیعی 1200KW بودوین ژنراتور برق همزمان CHP


شرح

ژنراتورهای گازی

موتورهای گازی Weichai 16M33D1280NG و دینام های mecc alte ECO46 انتخاب شده اند.در یک سایبان، یک ژنراتور گاز 1.2 مگاواتی، یک سیستم خنک کننده افقی و یک سیستم کنترل یکپارچه شده است.سایبان ضد شن و ماسه است.طراحی کنترل منطقه دما باعث می شود که ژنراتور به طور معمول در محدوده دمایی -30 تا 50 درجه سانتیگراد کار کند.

ظرفیت کل نیروگاه 12 مگاوات است و همه ژنراتورها ترکیبی هستند.هر یک از ژنراتورها را می توان پشتیبان تهیه کرد که امکان جابجایی فوری هر ژنراتور دیگر را فراهم می کند.برای هر یک از ژنراتورها یک سوئیچ ایزوله نصب شده است که در صورت لزوم هر ژنراتور گاز را ایزوله می کند.
مدل ژنراتور: EW-1200NGB-1/4A.

طراحی ژنراتور گاز 1.2 مگاواتی

سایبان

سایبان 30 فوتی به طور انحصاری برای ژنراتور 1.2 مگاواتی طراحی شده است.سطح توسط پلی یورتان پوشش داده شده است که براق و مقاوم در برابر سایش است.در سایبان، کابین کنترل، کابین ژنراتور، سیستم فیلتر ورودی/خروجی هوا وجود دارد.در بالای سایبان، سیستم خنک کننده افقی وجود دارد.منبع گاز در یک سر تنظیم شده است و کابل برق از انتهای دیگر وصل می شود.این چیدمان چیدمان لوله گاز و کابل سایت را آسان و راحت می کند.

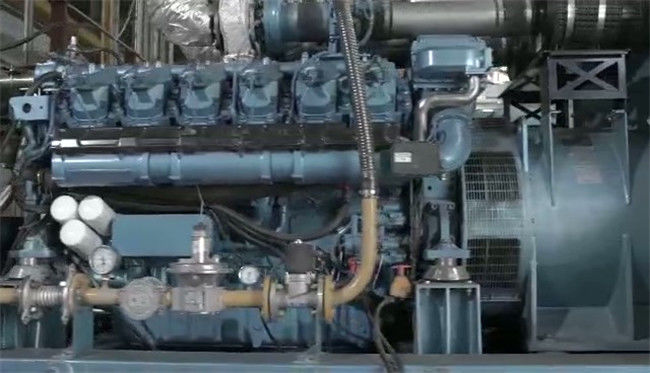

موتور گازی

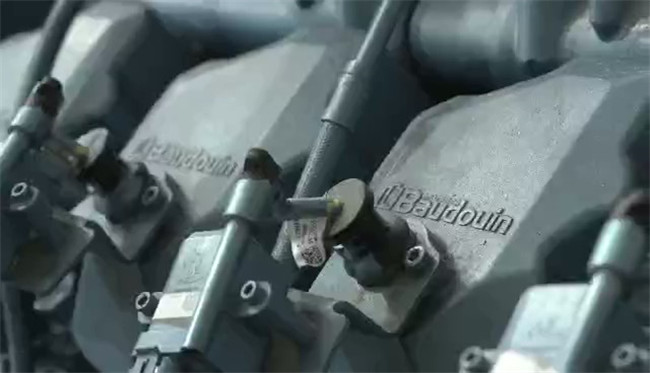

موتور گازسوز Baudouin 16M33D1289NG انتخاب شده است.موتور گازی عمیقاً در سیستم های کنترل سوخت توسعه یافته است تا کارایی الکتریکی، قابلیت اطمینان و سازگاری سوخت را برای شرایط کاری خاص بهبود بخشد.این توسعه همچنین پاسخگویی پویا، مصرف سوخت، قابلیت اطمینان و ایمنی را در نظر می گیرد.

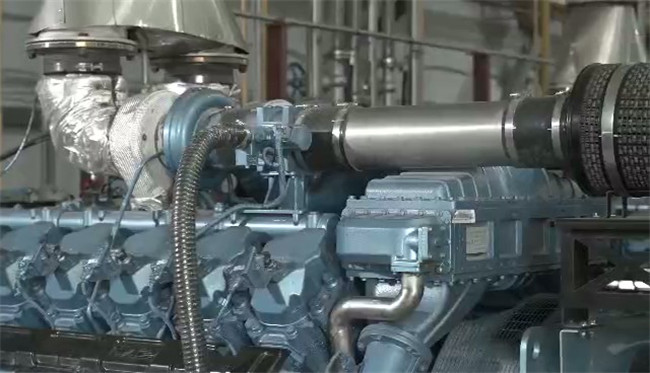

موتور گازی اثبات شده توسط سیستم کنترل سوزاندن نازک حلقه بسته گاز وارداتی کنترل می شود که شامل جدیدترین سیستم کنترل Woodward، سیستم احتراق هوشمند هوربیگر، توربوشارژر با کارایی بالا ABB، احتراق فشرده تک سیلندر، سیستم تنظیم سرعت الکتریکی، حلقه بسته سوخت است. سیستم کنترل، سیستم خودسازگاری محیط و سیستم خود تشخیصی و حفاظتی.همه این سیستم ها کنترل دقیق و قابل اعتماد موتور گازی را تضمین می کنند و عملکرد اقتصادی، دینامیکی و زیست محیطی آن را تضمین می کنند.سیستم ها همچنین توسط شرکت ما برای دستیابی به قابلیت اطمینان و کارایی بالا بهینه شده اند.

سیستم خنک کننده

سیستم خنک‌کننده افقی با دمای بالا، فن‌های برقی با راندمان بالا و توان کم، کنترل سیکل بسته ظرفیت خنک‌کننده آب درون کولر و ژاکت برای امکان استفاده از ژنراتور در دماهای مختلف محیطی مجهز شده‌اند.

جدول 3-1: پارامترهای سیستم خنک کننده 1.2 مگاوات


آلترناتور

ژنراتور جریان متناوب سنکرون بدون جاروبک Mecc Alte ECO46 با اجزای متحرک تقویت کننده برای بهبود مقاومت دینام در برابر ضربه و تداخل بار و اطمینان از عملکرد طولانی مدت قابل اعتماد و پایدار آن انتخاب شده است.

سیستم کنترل مجموعه ژنراتور

سیستم کنترل ژنراتور سیستم کنترل هوشمند ژنراتور DEIF است که شروع خودکار، افزایش سرعت، روشن شدن، موازی، تخصیص بار، جداسازی ترمز، خنک کننده و توقف را متوجه می شود.سیستم کنترل و نظارت از راه دور نیز موجود است.

پارامترهای فنی ژنراتور گاز

جدول 3-2 پارامترهای فنی برای ژنراتور گاز 1.2MW/400V

• توابع ژنراتور گاز
• مدل راه اندازی

ژنراتورهای گازی توسط باتری 24 ولت DC راه اندازی می شوند.به دیزل ژنراتور یا منبع تغذیه شبکه دیگری نیاز نیست.

• توقف اضطراری

توقف اضطراری دستی و توقف اضطراری شکست خودکار در موارد نشت گاز طبیعی، جریان بیش از حد و غیره وجود دارد.

• کنترل ژنراتور گاز

کنترل یک دکمه، تنظیم خودکار نسبت هوا به سوخت، کنترل خودکار ضریب توان، افزایش و کاهش خودکار بار روی ژنراتور قابل انجام است.
سیستم کنترل ژنراتور: کابینت کنترل دارای یک نمایشگر است.در کابینت کنترلر، رله، فیوز، کنتور، دکمه های تنظیم، نشانگرها و دکمه توقف اضطراری برای نظارت و کنترل روند کار ژنراتور وجود دارد.

• حفاظت ژنراتور در صورت خرابی

سیستم کنترل دارای عملکردهای حفاظتی و هشدارهای صوتی/نور برای بار بیش از حد، جریان بیش از حد، اتصال کوتاه، توان معکوس، فرکانس زیر فرکانس، بیش از حد، ولتاژ کم، ولتاژ بیش از حد، بیش از حد سرعت و غیره است.
برای خرابی های جزئی مانند دمای بالای آب خنک کننده، فشار کم روان کننده، بارگذاری بیش از حد، راه اندازی خرابی، هشدار نور و صدا وجود خواهد داشت و توقف خودکار یا دستی مجاز است.
برای خرابی شدید مانند دمای بالای موتور، فشار کم روان کننده، سرعت بیش از حد و غیره، به طور خودکار متوقف می شود و هشدار ارسال می شود.


• تضمین کیفیت

دوره گارانتی 12 ماه از تاریخ EXW یا 3000 ساعت کار خواهد بود، هر کدام که زودتر برسد.سازنده کتابچه راهنمای کاربر ژنراتور گاز را ارائه می دهد و مهندسان خریدار را آموزش می دهد.هر گونه خسارت ناشی از عملکرد نادرست یا عملکرد نامناسب به عهده خریدار می باشد.
