موتورهای گازی Weichai 16M33D1280NG و دینام های mecc alte ECO46 انتخاب شده اند.در یک سایبان، یک ژنراتور گاز 1.2 مگاواتی، یک سیستم خنک کننده افقی و یک سیستم کنترل یکپارچه شده است.سایبان ضد شن و ماسه است.طراحی کنترل منطقه دما باعث می شود که ژنراتور به طور معمول در محدوده دمایی -30 تا 50 درجه سانتیگراد کار کند.
ظرفیت کل نیروگاه 12 مگاوات است و همه ژنراتورها ترکیبی هستند.هر یک از ژنراتورها را می توان پشتیبان تهیه کرد که امکان جابجایی فوری هر ژنراتور دیگر را فراهم می کند.یک سوئیچ ایزوله برای هر یک از ژنراتورها نصب شده است که در صورت لزوم هر ژنراتور گاز را ایزوله می کند.
مدل ژنراتور: EW-1200NGB-1/4A.
طراحی ژنراتور گازی 1.2 مگاواتی
سایبان
سایبان 30 فوتی به طور انحصاری برای ژنراتور 1.2 مگاواتی طراحی شده است.سطح توسط پلی یورتان پوشانده شده است که براق و مقاوم در برابر سایش است.در سایبان، کابین کنترل، کابین ژنراتور، سیستم فیلتر ورودی / خروجی هوا وجود دارد.در بالای سایبان، سیستم خنک کننده افقی وجود دارد.منبع گاز در یک سر تنظیم شده است و کابل برق از انتهای دیگر وصل می شود.این چیدمان چیدمان لوله گاز و کابل سایت را آسان و راحت می کند.

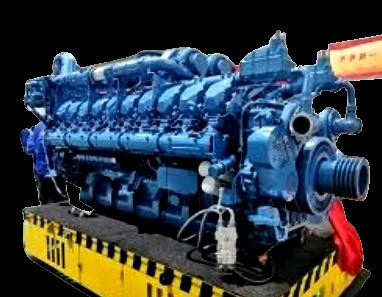

موتور گازی
موتور گازسوز Baudouin 16M33D1289NG انتخاب شده است.موتور گازی عمیقاً در سیستم های کنترل سوخت توسعه یافته است تا کارایی الکتریکی، قابلیت اطمینان و سازگاری سوخت را برای شرایط کاری خاص بهبود بخشد.این توسعه همچنین پاسخگویی پویا، مصرف سوخت، قابلیت اطمینان و ایمنی را در نظر می گیرد.
موتور گازی اثبات شده توسط سیستم کنترل نازک سوزاندن حلقه بسته گاز وارداتی کنترل می شود که شامل جدیدترین سیستم کنترل Woodward، سیستم احتراق هوشمند Hoerbiger، توربوشارژر با کارایی بالا ABB، احتراق فشرده تک سیلندر وابسته، سیستم تنظیم سرعت الکتریکی، حلقه بسته سوخت می باشد. سیستم کنترل، سیستم خودسازگاری محیط و سیستم خود تشخیصی و حفاظتی.همه این سیستم ها کنترل دقیق و قابل اعتماد موتور گازی را تضمین می کنند و عملکرد اقتصادی، دینامیکی و زیست محیطی آن را تضمین می کنند.سیستم ها نیز توسط شرکت ما برای دستیابی به قابلیت اطمینان و کارایی بالا بهینه شده اند.
سیستم خنک کننده
سیستم خنک‌کننده افقی با دمای بالا، فن‌های الکتریکی با راندمان بالا و توان کم، کنترل سیکل بسته ظرفیت خنک‌کننده آب درون کولر و ژاکت برای امکان استفاده از ژنراتور در دمای مختلف محیطی مجهز شده‌اند.
جدول 3-1: پارامترهای سیستم خنک کننده 1.2 مگاوات
| |
ژاکت رادیاتور |
رادیاتور اینتر کولر |
| دمای محیط طراحی شده |
50 درجه سانتیگراد |
45 درجه سانتیگراد |
| قدرت خنک کننده طراحی شده |
960 کیلو وات |
130 کیلو وات |
| افزونگی خنک کننده 1200 کیلووات |
115% |
122% |
| افزونگی خنک کننده 1100 کیلووات |
128% |
139% |
| افزونگی خنک کننده 1000 کیلووات |
143% |
155% |
| منطقه رادیاتور |
≥670㎡ |
≥505㎡ |
| مواد |
لوله های مسی / باله های مسی |
لوله های مسی / باله های مسی |
| دمای محیط کاربردی |
-30 ~ 50 ℃ |
-30℃~45℃ |
دینام
ژنراتور جریان متناوب سنکرون بدون جاروبک Mecc Alte ECO46 با اجزای متحرک تقویت کننده برای بهبود مقاومت دینام در برابر ضربه و تداخل بار و اطمینان از عملکرد طولانی مدت قابل اعتماد و پایدار آن انتخاب شده است.
سیستم کنترل مجموعه ژنراتور
سیستم کنترل ژنراتور سیستم کنترل هوشمند ژنراتور DEIF است که شروع خودکار، افزایش سرعت، روشن شدن، موازی، تخصیص بار، جداسازی ترمز، خنک کننده و توقف را متوجه می شود.سیستم کنترل و نظارت از راه دور نیز موجود است.
پارامترهای فنی ژنراتور گاز
پارامترهای فنی برای ژنراتور گاز 1.2MW/400V
| SN |
مورد |
مولفه های |
| 1 |
مجموعه ژنراتور |
ژنراتور گاز 1.2 مگاواتی با سایبان |
| 1.1 |
مدل ژنراتور |
EW-1200NGB-1/4A |
| 1.2 |
قدرت امتیازی |
1200 کیلو وات |
| 1.3 |
جریان رتبه بندی شده |
2165A |
| 1.4 |
ولتاژ محاسبه شده |
230/400 ولت |
| 1.5 |
فرکانس رتبه بندی شده |
50 هرتز |
| 1.6 |
حالت راه اندازی |
استارت برقی DC24V |
| 1.7 |
تنظیم سرعت |
مقررات برق |
| 1.8 |
کنترل سوخت |
Lean-burn، Close-Loop Control |
| 1.9 |
آتش گرفتن |
کنترل الکتریکی تک سیلندر اشتعال پرانرژی وابسته |
| 1.10 |
کنترل مجموعه ژنراتور |
راه اندازی/توقف با یک دکمه |
| 1.11 |
مصرف روان کننده |
≤0.2g/kWh |
| 1.12 |
راندمان الکتریکی |
≥40.1٪ (80٪ تا 100٪ بار) |
| 1.13 |
ابعاد |
9000×3000×2900mm (ارتفاع پس از نصب 4500mm) |
| 1.14 |
وزن خالص |
14900 کیلوگرم |
| 2 |
موتور |
| 2.1 |
نام تجاری |
ویچای/بادوین |
| 2.2 |
مدل |
16M33D1280NG |
| 2.3 |
جابه جایی |
52.3 لیتر |
| 2.4 |
ورودی هوا |
توربوشارژ، اجباری اینتر کولر، ساختار چهار سوپاپ |
| 2.5 |
دور نامی |
1500 دور در دقیقه |
| 2.6 |
خنک کننده |
اینتر کولر آب-هوا، خنک کننده اجباری آب |
| 2.7 |
روغن کاری |
روانکاری اجباری اسپلش |
| 2.8 |
راندمان حرارتی موتور |
42% |
| 3 |
دینام |
| 3.1 |
نام تجاری |
Mecc Alte |
| 3.2 |
مدل |
ECO46 1S4A |
| 3.3 |
ضریب قدرت |
0.8 (تاخیر) |
| 3.4 |
ایجاد کارایی |
95.3٪ |
| 3.5 |
ظرفیت دینام |
1500 کیلو ولت آمپر |
| 3.6 |
فاز |
3 فاز 4 سیم |
| 3.7 |
درجه عایق |
اچ |
| 3.8 |
درجه حفاظت |
IP23 |
| 4 |
سیستم کنترل مجموعه ژنراتور |
| 4.1 |
نام تجاری |
دیف |
| 4.2 |
مدل |
AGC200 |
| 4.3 |
کارکرد |
راه اندازی/توقف یک دکمه، نمایش داده، ضبط، حفاظت و نظارت و غیره |
| 4.4 |
نمایشگر |
دور در دقیقه / فشار روان کننده / دمای آب / ساعت کار / جریان / ولتاژ / فرکانس / توان اکتیو / توان راکتیو / توزیع بار و غیره |
| 4.5 |
توابع حفاظتی |
هشدار دهنده و کنترل خودکار برای دمای آب بالا، فشار کم روان کننده، بیش از حد سرعت، جریان اضافه، ولتاژ AC/DC کم/بالا، اتصال کوتاه و غیره |
| 5 |
سایبان |
سایبان ضد گرد و غبار با تهویه فشار مثبت |
|
1. داده ها بر اساس ارزش حرارتی روی گاز طبیعی 35.88MJ/Nm3 یا بالاتر است که مطابق با استانداردهای ISO8528/1، ISO3046/1 و BS5514/1 است.
2. داده های فنی به دست آمده در شرایط استاندارد: فشار هوا: 100 کیلو پاسکال، دمای محیط: 25 درجه سانتیگراد، رطوبت نسبی: 30%.
3. در شرایط استاندارد داده ها مطابق با استاندارد DIN ISO 3046/1evaluation است. تحمل مصرف گاز طبیعی در محدوده ± 5٪ است.
4. ضریب توان 0.8 و بالاتر است.
5. Fume Nox دارای ≤500ppm است.
|
عملکرد ژنراتور گاز
مدل راه اندازی
ژنراتورهای گازی توسط باتری 24 ولت DC راه اندازی می شوند.به دیزل ژنراتور یا منبع تغذیه شبکه دیگری نیاز نیست.
توقف اضطراری
توقف اضطراری دستی و توقف اضطراری شکست خودکار در موارد نشت گاز طبیعی، جریان بیش از حد و غیره وجود دارد.
کنترل ژنراتور گاز
کنترل یک دکمه، تنظیم خودکار نسبت هوا به سوخت، کنترل خودکار ضریب توان، افزایش و کاهش خودکار بار روی ژنراتور قابل انجام است.
سیستم کنترل ژنراتور: کابینت کنترل دارای یک نمایشگر است.در کابینت، کنترلر، رله، فیوز، کنتور، دکمه های تنظیم، نشانگرها و دکمه توقف اضطراری برای نظارت و کنترل روند کار ژنراتور وجود دارد.
حفاظت از ژنراتور در صورت خرابی
سیستم کنترل دارای عملکردهای حفاظتی و هشدارهای صوتی/نور برای بار بیش از حد، جریان بیش از حد، اتصال کوتاه، برق معکوس، فرکانس زیر فرکانس، بیش از حد، کم ولتاژ، اضافه ولتاژ، بیش از حد سرعت و غیره است.
برای خرابی های جزئی مانند دمای بالای آب خنک کننده، فشار کم روان کننده، بارگذاری بیش از حد، راه اندازی خرابی، هشدار نور و صدا وجود خواهد داشت و توقف خودکار یا دستی مجاز است.
برای خرابی شدید مانند دمای بالای موتور، فشار کم روان کننده، سرعت بیش از حد و غیره، به طور خودکار متوقف می شود و هشدار ارسال می شود.
