ژنراتور گاز طبیعی مولد برق بی صدا 1200 کیلووات

توضیحات محصول

ژنراتور گاز طبیعی 1200 کیلووات نوع بی صدا

شرح

ژنراتور گاز طبیعی 1200 کیلووات نوع بی صدا

موتورهای گازی Weichai 16M33D1280NG و دینام های mecc alte ECO46 انتخاب شده اند.در یک سایبان، یک ژنراتور گاز 1.2 مگاواتی، یک سیستم خنک کننده افقی و یک سیستم کنترل یکپارچه شده است.سایبان ضد شن و ماسه است.طراحی کنترل منطقه دما باعث می شود که ژنراتور به طور معمول در محدوده دمایی -30 تا 50 درجه سانتیگراد کار کند.

ظرفیت کل نیروگاه 12 مگاوات است و همه ژنراتورها ترکیبی هستند.هر یک از ژنراتورها را می توان پشتیبان تهیه کرد که امکان جابجایی فوری هر ژنراتور دیگر را فراهم می کند.برای هر یک از ژنراتورها یک سوئیچ ایزوله نصب شده است که در صورت لزوم هر ژنراتور گاز را ایزوله می کند.
مدل ژنراتور: EW-1200NGB-1/4A.

طراحی ژنراتور گاز 1.2 مگاواتی

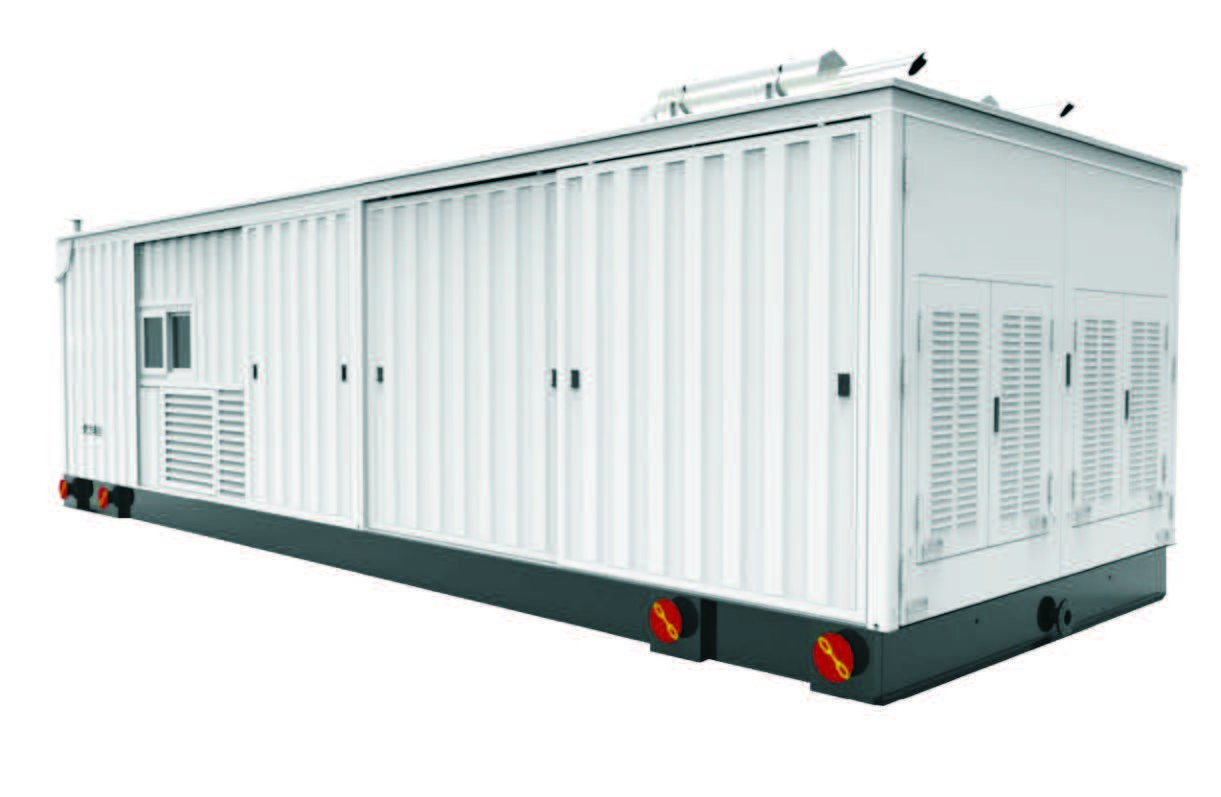

سایبان

سایبان 30 فوتی به طور انحصاری برای ژنراتور 1.2 مگاواتی طراحی شده است.سطح توسط پلی یورتان پوشش داده شده است که براق و مقاوم در برابر سایش است.در سایبان، کابین کنترل، کابین ژنراتور، سیستم فیلتر ورودی/خروجی هوا وجود دارد.در بالای سایبان، سیستم خنک کننده افقی وجود دارد.منبع گاز در یک سر تنظیم شده است و کابل برق از انتهای دیگر وصل می شود.این چیدمان چیدمان لوله گاز و کابل سایت را آسان و راحت می کند.

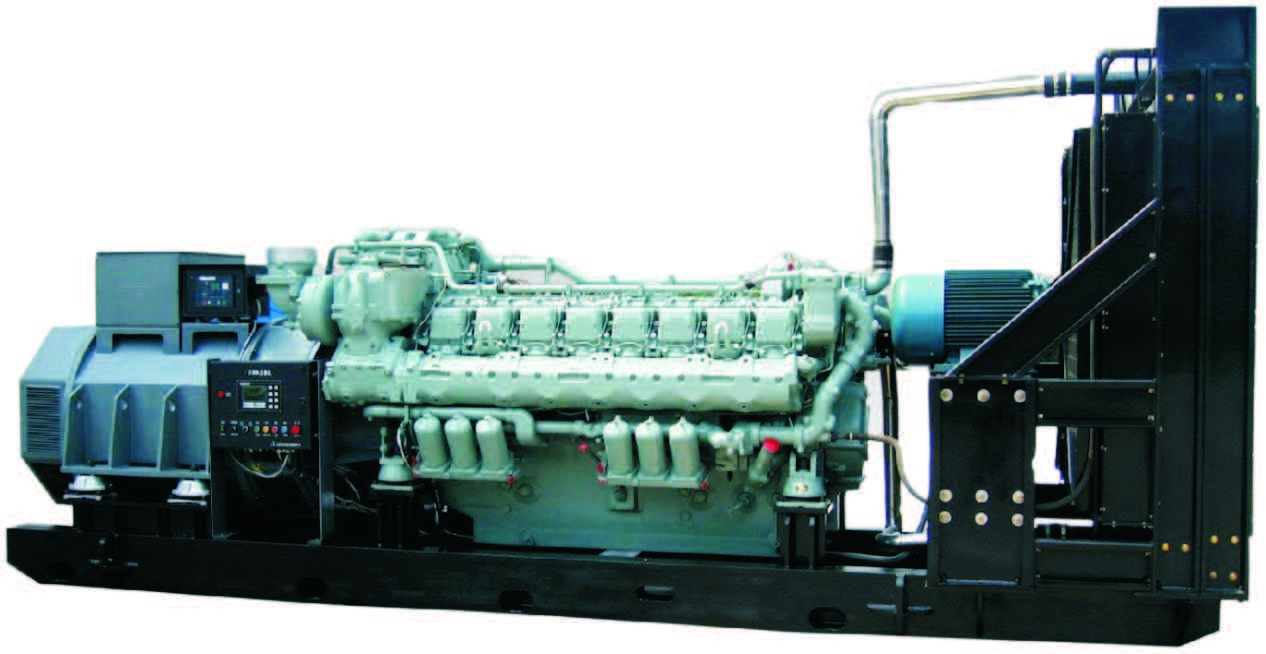

موتور گازی

موتور گازسوز Baudouin 16M33D1289NG انتخاب شده است.موتور گازی عمیقاً در سیستم های کنترل سوخت توسعه یافته است تا کارایی الکتریکی، قابلیت اطمینان و سازگاری سوخت را برای شرایط کاری خاص بهبود بخشد.این توسعه همچنین پاسخگویی پویا، مصرف سوخت، قابلیت اطمینان و ایمنی را در نظر می گیرد.

موتور گازی اثبات شده توسط سیستم کنترل سوزاندن نازک حلقه بسته گاز وارداتی کنترل می شود که شامل جدیدترین سیستم کنترل Woodward، سیستم احتراق هوشمند هوربیگر، توربوشارژر با کارایی بالا ABB، احتراق فشرده تک سیلندر، سیستم تنظیم سرعت الکتریکی، حلقه بسته سوخت است. سیستم کنترل، سیستم خودسازگاری محیط و سیستم خود تشخیصی و حفاظتی.همه این سیستم ها کنترل دقیق و قابل اعتماد موتور گازی را تضمین می کنند و عملکرد اقتصادی، دینامیکی و زیست محیطی آن را تضمین می کنند.سیستم ها همچنین توسط شرکت ما برای دستیابی به قابلیت اطمینان و کارایی بالا بهینه شده اند.

سیستم خنک کننده

سیستم خنک‌کننده افقی با دمای بالا، فن‌های برقی با راندمان بالا و توان کم، کنترل سیکل بسته ظرفیت خنک‌کننده آب درون کولر و ژاکت برای امکان استفاده از ژنراتور در دماهای مختلف محیطی مجهز شده‌اند.

جدول 3-1: پارامترهای سیستم خنک کننده 1.2 مگاوات

آلترناتور

ژنراتور جریان متناوب سنکرون بدون جاروبک Mecc Alte ECO46 با اجزای متحرک تقویت کننده برای بهبود مقاومت دینام در برابر ضربه و تداخل بار و اطمینان از عملکرد طولانی مدت قابل اعتماد و پایدار آن انتخاب شده است.

سیستم کنترل مجموعه ژنراتور

سیستم کنترل ژنراتور سیستم کنترل هوشمند ژنراتور DEIF است که شروع خودکار، افزایش سرعت، روشن شدن، موازی، تخصیص بار، جداسازی ترمز، خنک کننده و توقف را متوجه می شود.سیستم کنترل و نظارت از راه دور نیز موجود است.

پارامترهای فنی ژنراتور گاز

جدول 3-2 پارامترهای فنی برای ژنراتور گاز 1.2MW/400V
